Montaža distančnikov za Adly 300 sport

Odgovor Napisal/-a Quadoid » 12 Avg 2006, 22:28

Čeprav je montaža distančnikov načeloma preprosta zadeva, pa se lahko "zakomplicira". Tako se je zgodilo meni in ta post sem napisal zato, bo mogoče komu prihranjen trud, ki sem ga imel jaz.

Distančnike za Adlya sem kupil pri našemu el presidentu Boštjanu :P , spredaj 30, zadaj 45 milimetrske.

Montaže sem se lotil najprej na zadnjih kolesih. In ko sem odvil zadnje kolo ter z originalnimi vijaki privil zadnji distančnik, se mi je zgodilo tole :shock: :!: :!:

Slika

Vijak je bil za moje pojme odločno prekratek-iz slike je razvidno da mu manjkajo vsaj 4-je navoji. Zato sem se odločil poiskati daljše vijake (35mm namesto originalnih 25mm). Kupil sem jih v Kamm d.o.o, v Šenčurju (v BTC-ju je samo veleprodaja) in ko sem ves zadovoljen prišel domov, sem ugotovil tole :? :-k (Bošti a ti je kaj znano :lol: )

Slika

Novi vijaki (na levo-črne barve) so imeli precej večjo glavo kot originalni vijaki(na desno-srebrne barve) ampak žal so samo take v Kamm-u imeli, drugje pa jih itak gledajo kot :schocked: ,če se s takim vijakom sploh prikažeš. Konkretno 17mm šestrobna glava napram 14 mm. In problem je nastal, ker imajo distančniki utor narejen za nastavek MAX 14 mm. Z drugimi besedami povedano, s 17 mm nastavkom ne bi mogel priviti teh vijakov, ker je bila luknja v distančnikih zanj premajhna :shock: :? In kaj sedaj (kaj praviš Bošti) :???:
Razmišljal sem o naslednjih 3 možnostih:
-zbrusiti glave vijakov na 14 mm (nemogoče z orodji, ki jih imam, ne bi bili nikoli enaki)
-zapolniti luknje s toliko podložkami, dokler glava vijaka ne bi gledala ven iz luknje(preveč nestabilno in vijak zopet postane prekratek)
-zbrusit nastavek 17mm po zunanji strani, da bi ustrezal zunanjemu premeru 14mm nastavka

Posegel sem po mojem 2.najljubšem orodju poleg "štemarce", ki ga imam v garaži, to je "fleksarce" :twisted: in se odločil za 3. možnost. :idea: Po nekaj časa "fleksanja" in še fini obdelavi z brusnim kamnom je nastalo tole :o

Slika

No in zadeva se je obrestovala :D

Slika

Malce me je edino skrbelo, če bo nastavek še kos navorom pri vijačenju, ker je bil že precej stanjšan. No, skrb je bila odveč, privil in dobro zategnil sem lahko vse 4 vijake:

Slika

Na in na koncu še slika z montiranim kolesom, iz katere je jasno razvidno, da so vijaki dovolj dolgi, saj "gledajo" čez pesto vsaj 3-je navoji, kar se mi zdi mnogo bolj varna in čvrsta varianta kot privijanje z originalnimi vijaki 8) 8)

Slika

Ostala 3 kolesa pa seveda potem niso bila problem...

Glede na to, da je na tem forumu kar nekaj "šlosarjev" in strojnikov, naj povem, da se zavedam, da bi kdo izmed njih zadevo izpeljal precej bolj prefesionlno ali celo drugače kot sem se jo lotil jaz. Nočem nobenemu soliti pameti, opisal sem samo postopek, ki se je meni osebno obnesel, bil je narejen v soboto popoldan in to z orodji, ki sem jih pač imel na razpolago...

P.S: Jure, a si zdaj pomirjen, ko veš kaj smo kupovali pri Boštiju... :smeeeh: :smeeeh:


Nič več ne sanjam že vozim... 8)

Uporabniški avatar
jaka
Mojster
Reactions:
Prispevkov: 7580
Pridružen: 22 Jan 2006, 22:08
Kraj: Ljubljana - Brezovica

Odgovor Napisal/-a jaka » 12 Avg 2006, 23:00

Imbus,Darjan,Imbus 8) 8) 8)



Uporabniški avatar
Quadoid
Član kluba
Reactions:
Prispevkov: 605
Pridružen: 02 Avg 2006, 08:48
Kraj: Ljubljana

Odgovor Napisal/-a Quadoid » 12 Avg 2006, 23:06

Res je Jaka, na to možnost niti pomislil nisem #-o pa tudi če bi, mi v soboto popoldan ne bi prav nič pomagala, ker je bil Kamm že zaprt. No, sicer pa v prihodnje ne bo več tko hudo, ker imam nastavek že narejen.

Moraš pa priznat, da si pa dam dela, he, he...


Nič več ne sanjam že vozim... 8)

Uporabniški avatar
VIP
Poznavalec
Reactions:
Prispevkov: 670
Pridružen: 05 Feb 2006, 20:44
Kraj: Šentvid pri Stični

Odgovor Napisal/-a VIP » 13 Avg 2006, 08:29

Jaka, Kamm nima inbusov z navojem 1.25 :?
Boš moral izdat kje se jih dobi :D


:lokostrelec

Uporabniški avatar
Vajdo
Član kluba
Reactions:
Prispevkov: 109
Pridružen: 01 Avg 2006, 19:07
Kraj: Ribinica (vikendi-bela krajina)

Odgovor Napisal/-a Vajdo » 13 Avg 2006, 08:46

Tako je. Jaz nekaj časa nisem delal z imbusi, dokler nisem prišel na firmo, kjer se uporablja izključno samo to. Imbusi so zakon, pa še zgledajo bolj profi. Drugače pa bi malo povprašal, pa bi ti naredil nastavek, oziroma pobral na stružnico. ;) Boš za drugič vedel.


Slika
Slika

Uporabniški avatar
Jure
Moderator
Reactions:
Prispevkov: 2350
Pridružen: 27 Jul 2006, 21:54
Kraj: Škofja Loka
Kontakt:

Odgovor Napisal/-a Jure » 13 Avg 2006, 09:08

Hondoid - po vsem mojem vrtanju in firbcu, sem še vedno prej dobil informacije "kaj se daje na Adly-a" :twisted: :D
Če bi bil človek vedež, nebi bil revež :D



http://www.r-parketi.si


Honda Hornet 900
SMC RAM 520 Racing Edition - in loving memory
KawaKit ZzK 49 (byboat edition)

Uporabniški avatar
Quadoid
Član kluba
Reactions:
Prispevkov: 605
Pridružen: 02 Avg 2006, 08:48
Kraj: Ljubljana

Odgovor Napisal/-a Quadoid » 13 Avg 2006, 09:24

Vajdo, hvala za prijaznost ;)
Sem pač take vrste človek, da če se le da, ne obremenjujem drugih in se znjadem sam kakor vem in znam. Se pa bom v prihodnje, če bom naletel na kak podoben problem obrnil nate 8)

Se pa mi zdi prav, da diskutiramo tudi o takih detajlih kot so prilagojeni nastavki in specializirani inbus vijaki. Sem že zasledi veliko postov o distančnikih na različnih forumih in nikjer nič. Samo neko hvaljenje o tem, kdo ima na koncu "širšega":mrgreen: in kateri bolje izgleda :?:
O postopku montaže in morebitnih težavah pa nikjer nobenega govora. [-( Znajdi se ali pa plačaj. [-( :!:
Zato sem tudi dal ta prispevek da bomo razčistili (upam da čim več) detajlov na to temo in da bodo morebitni nadebudni ATV-jisti za nami imeli manj dela. 8) :!:

Jure a si že slišal za tisto skupino: Curiosity kill the cat :?: :D :D In mimogrede še nekaj se bo kmalu predelalo na modrem Adlya, ha,ha :finga: :finga:


Nič več ne sanjam že vozim... 8)

Uporabniški avatar
el.presidento
ON™®
Reactions:
Prispevkov: 3288
Pridružen: 21 Jan 2006, 15:43
Kraj:: Ivančna Gorica
Kontakt:

Odgovor Napisal/-a el.presidento » 13 Avg 2006, 13:10

Evo še mene na forumu po dveh dneh... pa vidim da ste že podiskutirali vse glede tega...

VAJDO! Je možno v vaši firmu kupiti te imbus vijake???


www.atv.si
2019 - Access 850
2015 - SMC Jumbo 720R
2014 - Cectek 600, Aeon Cobra S 330
2013 - Access Outback 400, Adly 400xs
2012 - SMC Jumbo 720R
2011 - CF Moto Z6, SMC Jumbo 720R
2010 - SMC Jumbo 360R, Dinli 700 Monster
2009 - SMC Stinger 520RR
2008 - Adly 300xs
2007 - SMC Captain 300 Tuning
2006 - Barossa Silverhawk 250R Tuning
2005 - Barossa Cheetah 250

Uporabniški avatar
Drago
Član kluba
Reactions:
Prispevkov: 840
Pridružen: 22 Jan 2006, 19:53
Kraj: Novo mesto

Odgovor Napisal/-a Drago » 13 Avg 2006, 13:31

Vajdo, tu boš pa lahko naredil biznis. :D
Tud mene zanima, kje se dobijo imbusi z 1,25 mm navojem, fi 10.


Slika

Uporabniški avatar
f&s
Mojster
Reactions:
Prispevkov: 23
Pridružen: 13 Avg 2006, 09:48
Kraj: Podplešivica

Odgovor Napisal/-a f&s » 13 Avg 2006, 20:55

Zdravo. Mislim da boste imeli kar nekaj težav z iskanjem imbus vijaka z 1,25 korakom, vsaj pri nas v SLO. Mogoče od kšnih strojev kot rezervni del. Drugače pa to lahko rešite tako da kupite imbus vijak fi 10 dolžine cca 50-80, zavisi koliko dolg vijak rabite in kje se navoj konča, odbrusite navoj in vam ostane surovi vijak, kupite navojno čeljust 10x1,25 in nanovo urežete navoj. :D



Uporabniški avatar
VIP
Poznavalec
Reactions:
Prispevkov: 670
Pridružen: 05 Feb 2006, 20:44
Kraj: Šentvid pri Stični

Odgovor Napisal/-a VIP » 13 Avg 2006, 21:20

Pozdravljen na forumu f&s
Tvoja ideja o predelavi vijakov je kar dobra, tudi jaz sem na ta način pred časom prišel do vijakov z UNF navojem. V tem primeru pa utegne biti nekaj težav, ker za eno vozilo rabiš 16 vijakov dolžine cca 60-80mm in navoj po celi dolžini. Z toliko urezanih navojev, pa utegne čeljusti prav hitro poteči življenska doba.
Seveda pa je rešitev še ena, če spraviš vijak skozi distančnik tako, da je zunaj vsaj za širino dveh matic, jih zategneš eno proti drugi z dvema ključema, potem pa priviješ vijak na maticah do konca.


:lokostrelec

Uporabniški avatar
Vajdo
Član kluba
Reactions:
Prispevkov: 109
Pridružen: 01 Avg 2006, 19:07
Kraj: Ribinica (vikendi-bela krajina)

Odgovor Napisal/-a Vajdo » 13 Avg 2006, 21:24

Kar se tiče navojnih svedrov oz čeljusti zdržijo mnogo dlje. Mi jih ponavadi polomimo(napaka delavca), kot da jim poteče rok. Pri nas se takšnih vijakov ne dobi, bom se pa pozanimal za firmo, kjer imajo kar ti srce poželi. Se bom pozanimal pa poročam.


Slika
Slika

Uporabniški avatar
Quadoid
Član kluba
Reactions:
Prispevkov: 605
Pridružen: 02 Avg 2006, 08:48
Kraj: Ljubljana

Odgovor Napisal/-a Quadoid » 13 Avg 2006, 22:53

Ooo, pozdrevljena Franci&Simona :!: :!:
Lepo vaju je brati še na tem forumu :D :D
Še zmeraj pa se nismo zmenili, kdaj bomo poračunali za vajin že narejen distančnik za mojega Adlya :?: :?:
Upam, da če napišem tukaj, da bo kaj pomagalo...:roll:


Nič več ne sanjam že vozim... 8)

Uporabniški avatar
f&s
Mojster
Reactions:
Prispevkov: 23
Pridružen: 13 Avg 2006, 09:48
Kraj: Podplešivica

Odgovor Napisal/-a f&s » 17 Avg 2006, 20:43

Hondoid. Ne vem če bo kaj bolje sedaj, kljub temu da si tukaj napisal. Sem ti lepo rekel da glede tega ne skrbi, vse ob svojem času :drinkers: Imam tudi v grobem pripravljen še en kos za tvojga kolega, seveda če se bo odločil.



Uporabniški avatar
Jure
Moderator
Reactions:
Prispevkov: 2350
Pridružen: 27 Jul 2006, 21:54
Kraj: Škofja Loka
Kontakt:

Odgovor Napisal/-a Jure » 17 Avg 2006, 22:09

Ujej, to sem pa jaz!!! Franci takoj jutri te pokličem!



http://www.r-parketi.si


Honda Hornet 900
SMC RAM 520 Racing Edition - in loving memory
KawaKit ZzK 49 (byboat edition)

Uporabniški avatar
el.presidento
ON™®
Reactions:
Prispevkov: 3288
Pridružen: 21 Jan 2006, 15:43
Kraj:: Ivančna Gorica
Kontakt:

Odgovor Napisal/-a el.presidento » 18 Sep 2006, 20:11

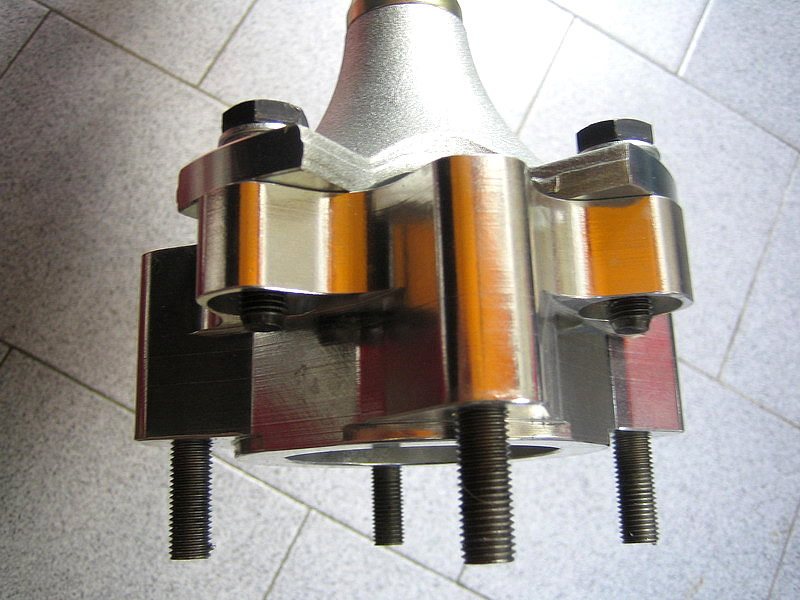

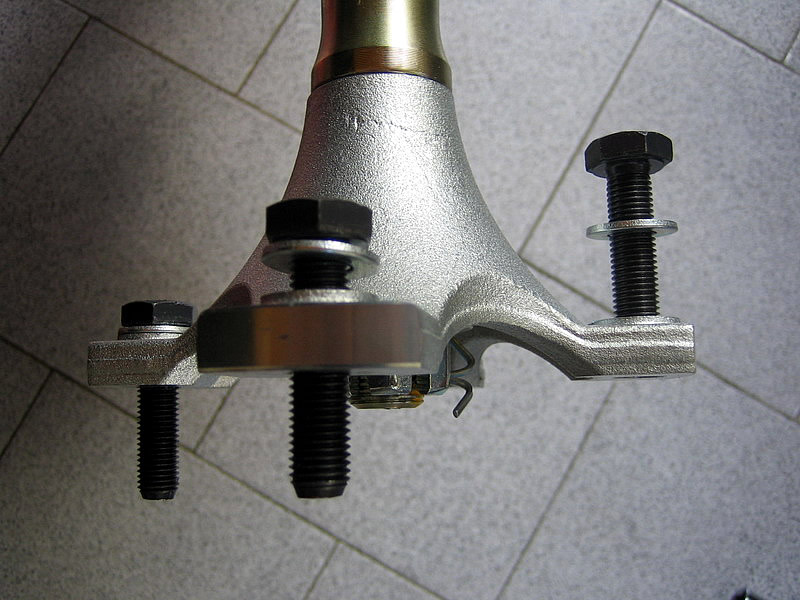

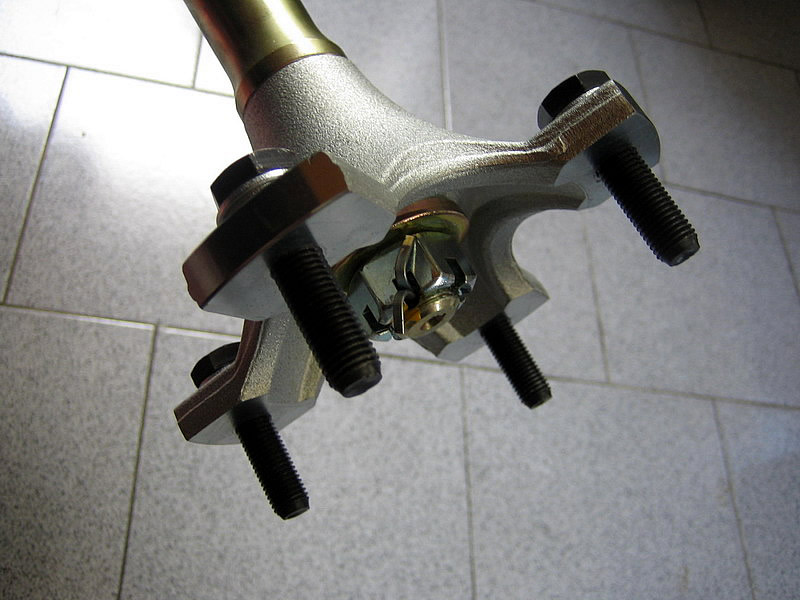

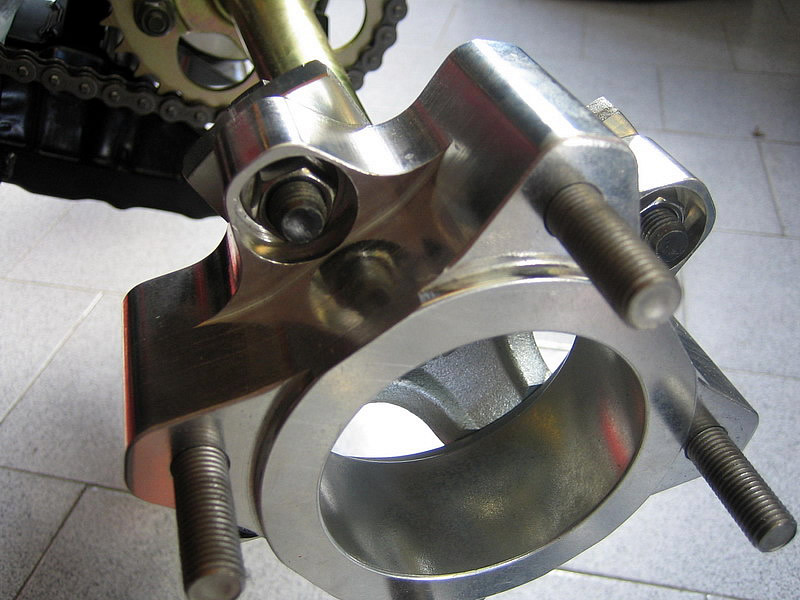

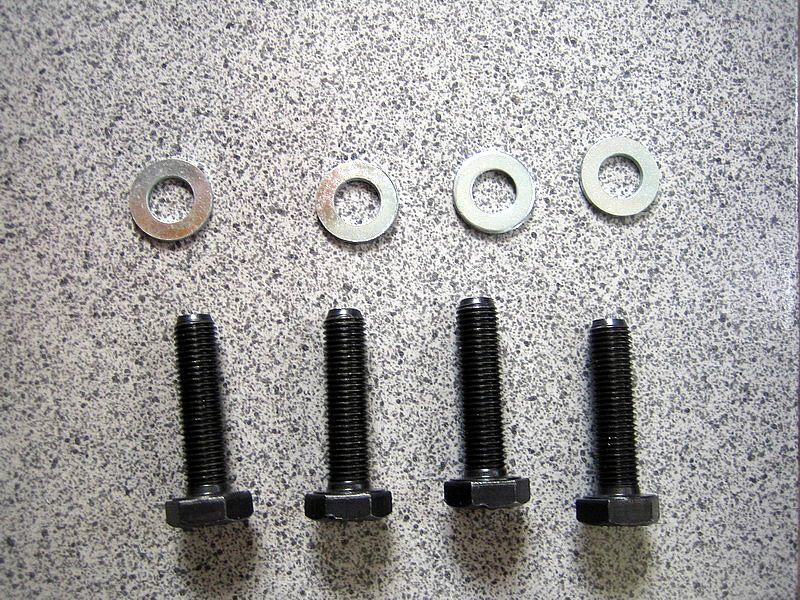

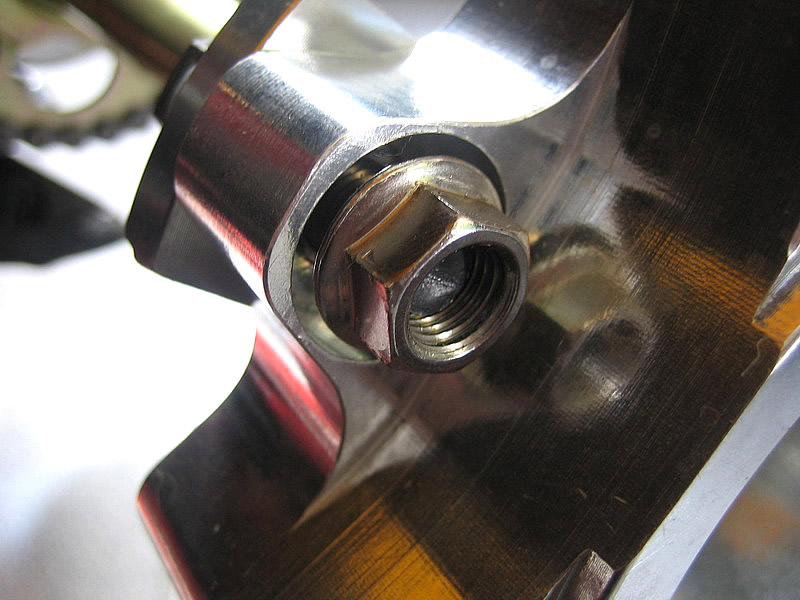

Evo pa še nekaj za ADLY-ja...

Najboljša rešitev montaže distančnikov.

Slika

Slika

Slika

Slika

Slika

Slika


www.atv.si
2019 - Access 850
2015 - SMC Jumbo 720R
2014 - Cectek 600, Aeon Cobra S 330
2013 - Access Outback 400, Adly 400xs
2012 - SMC Jumbo 720R
2011 - CF Moto Z6, SMC Jumbo 720R
2010 - SMC Jumbo 360R, Dinli 700 Monster
2009 - SMC Stinger 520RR
2008 - Adly 300xs
2007 - SMC Captain 300 Tuning
2006 - Barossa Silverhawk 250R Tuning
2005 - Barossa Cheetah 250

Uporabniški avatar
Jure
Moderator
Reactions:
Prispevkov: 2350
Pridružen: 27 Jul 2006, 21:54
Kraj: Škofja Loka
Kontakt:

Odgovor Napisal/-a Jure » 18 Sep 2006, 20:16

PS: Prodajalec bo vsem lastnikom Adly-ev kupljenih pri njemu osebno izročil vijake, gleda na to da jih ni bilo v paketu :twisted:



http://www.r-parketi.si


Honda Hornet 900
SMC RAM 520 Racing Edition - in loving memory
KawaKit ZzK 49 (byboat edition)

Uporabniški avatar
Quadoid
Član kluba
Reactions:
Prispevkov: 605
Pridružen: 02 Avg 2006, 08:48
Kraj: Ljubljana

Odgovor Napisal/-a Quadoid » 18 Sep 2006, 20:20

:smeeeh: :smeeeh: :smeeeh: dobra Jure :idea:

Bošti, brez heca, takih matic (fi 10, navoj 1,25, nastavek za ključ 14mm) nikjer ne dobiš :!:
Jih boš moral priložiti h kompletu...


Nič več ne sanjam že vozim... 8)

Uporabniški avatar
el.presidento
ON™®
Reactions:
Prispevkov: 3288
Pridružen: 21 Jan 2006, 15:43
Kraj:: Ivančna Gorica
Kontakt:

Odgovor Napisal/-a el.presidento » 18 Sep 2006, 20:22

Kako mata pa zdej montirane distančnike? A mata gor zvezane s špago? hehe


www.atv.si
2019 - Access 850
2015 - SMC Jumbo 720R
2014 - Cectek 600, Aeon Cobra S 330
2013 - Access Outback 400, Adly 400xs
2012 - SMC Jumbo 720R
2011 - CF Moto Z6, SMC Jumbo 720R
2010 - SMC Jumbo 360R, Dinli 700 Monster
2009 - SMC Stinger 520RR
2008 - Adly 300xs
2007 - SMC Captain 300 Tuning
2006 - Barossa Silverhawk 250R Tuning
2005 - Barossa Cheetah 250

Uporabniški avatar
Quadoid
Član kluba
Reactions:
Prispevkov: 605
Pridružen: 02 Avg 2006, 08:48
Kraj: Ljubljana

Odgovor Napisal/-a Quadoid » 18 Sep 2006, 20:32

S špgago :?: :!: :lol:
Nee, taka rešitev pride v upoštev le za Barosse.. :twisted: :smeeeh:

En komplet matic potrebuješ še za kolo... :roll:
Zadnjič spremenil Quadoid, dne 18 Sep 2006, 20:35, skupaj popravljeno 1 krat.


Nič več ne sanjam že vozim... 8)

Uporabniški avatar
Jure
Moderator
Reactions:
Prispevkov: 2350
Pridružen: 27 Jul 2006, 21:54
Kraj: Škofja Loka
Kontakt:

Odgovor Napisal/-a Jure » 18 Sep 2006, 20:34

Sej se bo res treba zamislit, če nama že za distančnike ponujajo špage, kaj šele bo :)
;)



http://www.r-parketi.si


Honda Hornet 900
SMC RAM 520 Racing Edition - in loving memory
KawaKit ZzK 49 (byboat edition)

Uporabniški avatar
VIP
Poznavalec
Reactions:
Prispevkov: 670
Pridružen: 05 Feb 2006, 20:44
Kraj: Šentvid pri Stični

Odgovor Napisal/-a VIP » 18 Sep 2006, 21:11

Hondoid, tovrstne matice je res težko dobit ampak ni nemogoče :D
Pri http://www.metaloprema.si/ imam naročene vijake inbus M10x1.25x60, dobim jih konec tega tedna. Matice navadne in varovalne z istim navojem imajo na zalogi, za druge oblike je pa naročilo po vzorcu ali načrtu, dobava cca tri tedne. Najbolje bi bilo če jih naročimo skupaj, ker je najmanjša količina 100 kom, saj niso drage ampak sto jih pa res nihče ne rabi :shock: Boštjan jih bo pa itak kmalu porabil če bo tok distančnikov dajal na Barosse :D


:lokostrelec

Uporabniški avatar
Quadoid
Član kluba
Reactions:
Prispevkov: 605
Pridružen: 02 Avg 2006, 08:48
Kraj: Ljubljana

Odgovor Napisal/-a Quadoid » 19 Sep 2006, 21:28

:bravo: VIP !
Končno en konkreten odgovor v zvezi z maticami in vijaki :!: 8)
Ja sem takoj ZA da jih naročimo, ker ta standard uporablja itak večina quadov, ki jih jaz poznam. Upam, do bo tudi naš el Presidento za.... :roll:


Nič več ne sanjam že vozim... 8)

Uporabniški avatar
el.presidento
ON™®
Reactions:
Prispevkov: 3288
Pridružen: 21 Jan 2006, 15:43
Kraj:: Ivančna Gorica
Kontakt:

Odgovor Napisal/-a el.presidento » 21 Sep 2006, 18:16

Super VIP... sem dal že med priljubljene to stran... ;)

Kok pa pridejo tej vijaki?

Hondoid, kaj pa boš rabil tako dolge vijake? Najboljš je če zadnje distančnike daš gor na tak način kot sm dal slike.


www.atv.si
2019 - Access 850
2015 - SMC Jumbo 720R
2014 - Cectek 600, Aeon Cobra S 330
2013 - Access Outback 400, Adly 400xs
2012 - SMC Jumbo 720R
2011 - CF Moto Z6, SMC Jumbo 720R
2010 - SMC Jumbo 360R, Dinli 700 Monster
2009 - SMC Stinger 520RR
2008 - Adly 300xs
2007 - SMC Captain 300 Tuning
2006 - Barossa Silverhawk 250R Tuning
2005 - Barossa Cheetah 250

Uporabniški avatar
Quadoid
Član kluba
Reactions:
Prispevkov: 605
Pridružen: 02 Avg 2006, 08:48
Kraj: Ljubljana

Odgovor Napisal/-a Quadoid » 21 Sep 2006, 22:07

Boštjan, res so mi 6 cm vijaki malce predolgi, zame bi bili idelani 4 cm. Rabim pa jih zato, ker s tvojo rešitvijo ne prideš skozi, ker zmanjka matic za privijanje zadnjih koles :!:
Ne vem, kako ti naj to dopovem :?: :roll:

Torej moram kupiti ali matice ali inbus vijake, nekaj od tega pač...


Nič več ne sanjam že vozim... 8)
